Antropometrische data

Tijdens het berijden van het vluchtvoertuig is het van belang dat iedereen er op past. Aangezien het vluchtvoertuig is gemaakt om men zo snel mogelijk uit een brandend gebouw te krijgen, is het niet mogelijk om het voertuig instelbaar te maken. Dit betekend dat de grootste en kleinste mannen en vrouwen op het voertuig moeten passen.

Hieronder zijn de berekeningen te zien voor het vluchtvoertuig. Voor elk deel van het voertuig wordt de afstand berekend voor de mannen en vrouwen. Tijdens de berekening wordt er gerekend met P50 van mannen en vrouwen, waar na er met de P5 en P95 van de mannen en de vrouwen gekeken wordt of deze maten geschikt zijn voor de kleinste en de grootste mensen.

Als eerste wordt er gekeken naar de gemiddelde lengte van de mannen en de vrouwen. Deze lengte wordt uit de DINED-tabel gehaald.

          Gemiddelde lengte mannen + vrouwen = 1723

In het DINED-tabel staat ook de sd-waarde weergeven. Met behulp van deze waarde en de z-waarde kan de gemiddelde lengte voor de P5 en P95 van de mannen en de vrouwen berekend worden.

           Sd-waarde = 96

De z-waarde staat weergegeven  in figuur 2. De berekeningen worden uitgevoerd voor de P5 en de P95, aangezien dit de kleinste en de grootste personen bevat.

           P5 heeft een z-waarde van 1,65

           P95 heeft een z-waarde van 1,65

Nu alle gegevens bekend zijn, is het mogelijk om de lichaamslengtes van P5 en P95 van mannen en vrouwen te berekenen.

Wanneer de gegevens uit figuur 2 en de gegevens uit het DINED-tabel ingevoerd worden in de formules, dan zijn de lichaamslengtes voor P5 en P95 van mannen en vrouwen bekend.

De lichaamslengte van P5 voor mannen en vrouwen:

          P5 = x - (z*Sd)

          P5 = 1723 - (1,65*96) = 1565 mm

De lichaamslengte van P95 voor mannen en vrouwen:

          P95 = x + (z*Sd)

         P95 = 1723 + (1,65*96) = 1881 mm

De lichaamslengtes zijn bekend voor de kleinste (P5), de gemiddelde (P50) en de grootste (P95) mensen. Door gebruik te maken van de menselijke afmetingen, te zien in figuur 3 is het mogelijk om de afmetingen van de gewrichten te achterhalen. Door de lichaamslengte te gebruiken, kan er gekeken worden naar bijvoorbeeld de bovenarmlengte.

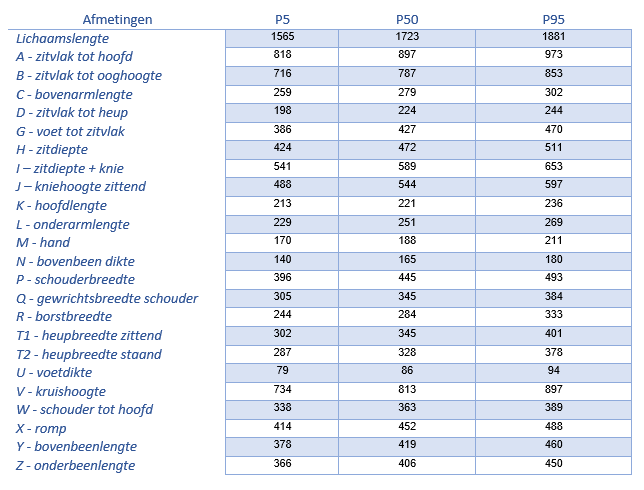

Alle gegevens zijn ingevuld in figuur1 voor P5, P50 en P95.
